FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Mar 23 Déc 2014 - 21:36

Chuis tombé dessus après coup, j étais a la recherche de cette photo qui représentait la soudure des deux résistances.
Donc c est le fil blanc et non le rouge, c est un peu trompeur
Merci pour l'info Alex, j posterai une photo du montage final.

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par .AleX. Mar 23 Déc 2014 - 21:46

Cette image là... ?

FBVS CAPTEUR TENSION - Page 3 93827405X20015X13

Dans ton cas, batterie a gauche, masse en bas, et D4R-II à droite, l'entrée AD2 (fil blanc) à la place du fil rouge.

J'anticipe la question suivante : le petit composant à droite est un petit condensateur qui effectue un 'lissage' de la tension pour éviter les fluctuations qui pourraient provenir de sources parasites.
Dans la pratique, si l'installation générale est 'propre', on peut tout à fait s'en passer.

Note bis : sur certains montage, on trouve également une diode zener 3.3V en parallèle de la sortie, cathode coté positif et anode coté négatif.
Ce type de diode utilisée comme ça devient passante quand sa tension de seuil est atteinte (ici 3.3V), ainsi, même en cas d'erreur, par exemple en connectant un accu 5S sur un diviseur prévu pour du 2S, la tension ne dépassera pas 3.3V et l'entrée analogique du récepteur sera protégée.
.AleX.
.AleX.

Masculin Messages : 1459
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Mar 23 Déc 2014 - 22:16

C est quoi le ptit composant a droite? Very Happy j'deconne lol
Non justement c est pas celle là, c était un montage a deux résistances. Mais j ai l impression que le titre de ce fameux post ne réfère pas à FBVS et il me semble meme que celui ci indique le lien du sujet ou nous sommes. Mais c est pas bien important, j ai toutes les cordes a mon arc maintenant :rendeer:
Merci pour le reste des infos

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Jeu 25 Déc 2014 - 19:51

voilà le montage avec en haut une 8k2 et en bas 2 1k en serie
Par contre il a fallut que je mette 17.20 en range plutot que les 16.83 preconisés par le tableau.
FBVS CAPTEUR TENSION - Page 3 F480c589-5ad7-465a-9313-aade7b73de68

FBVS CAPTEUR TENSION - Page 3 99f9f309-ed40-4b98-8565-d5f90f78ff41

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par .AleX. Jeu 25 Déc 2014 - 20:38

euh... sur la photo, je vois une résistance qui commence pas une bande violette, puis rouge... le rouge c'est '1', donc ça peut pas faire 8K2 scratch

Tu le as checké au multimètre avant ? (c'est pas grave hein, ouvre pas tout)

Sinon, c'est quoi les couleurs des bandes ?
Ça pourrait peut-être expliquer la différence 'range'



J'espère que tu as bien isolé entre le + batterie et le point milieux de tes 2 résistances de 1K, parce que si ça touche le + batterie, ouille-ouillle-pfffff-smoke en moins d'un dixième de seconde.
.AleX.
.AleX.

Masculin Messages : 1459
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Jeu 25 Déc 2014 - 20:51

Non je rouvre pas, surtout qu après avoir fermé une première fois j me suis dis, m.rde la photo 👽
J ai testé une autre de la même série, j ai 8k26
C est chaud pour voir les couleurs, j dirai que la première est beige, rouge, noir, brun , brun mais sans garantie...
Oui t inquiètes pas j ai mis une première gaine thermo englobant les deux du bas

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par .AleX. Jeu 25 Déc 2014 - 20:57

Marron rouge noir noir ça ferait
1-----------2--------0----0 , donc c'est 1K2 :p

Du coup "8K3" et 2 x "1K2" on est plus sur le même ratio, mais ça dérange pas vraiment, puisqu'on peut étalonner avec le range.
.AleX.
.AleX.

Masculin Messages : 1459
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Jeu 25 Déc 2014 - 21:05

Les deux 1k en serie chuis a 1.994k
Je reve ou on est loin des 1% d erreur promis?
Si mes souvenirs sont bons les codes couleurs en allemagne ne sont pas les memes qu en france ou bien? J ai acheté au RU

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par .AleX. Jeu 25 Déc 2014 - 21:57

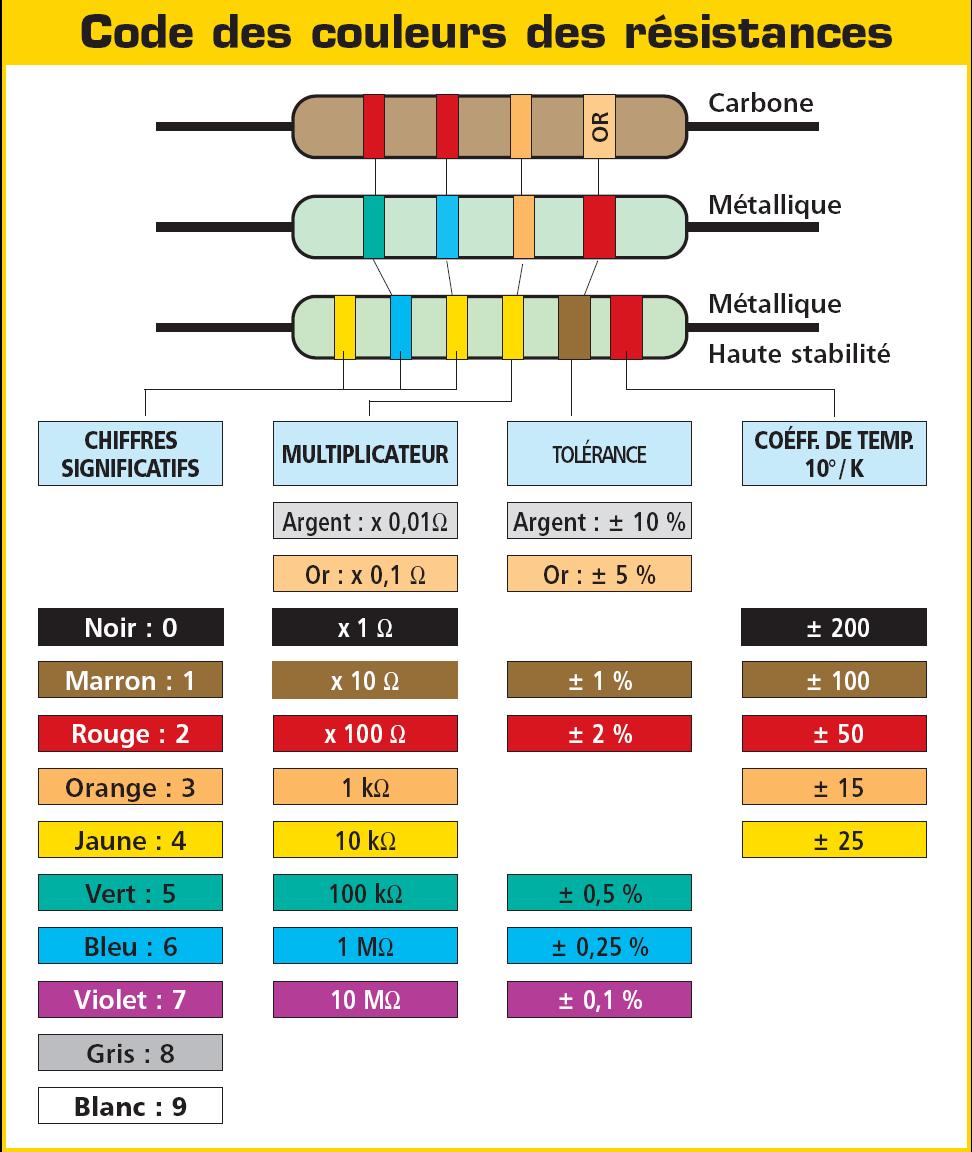

Le code couleur est mondialement le même

Ppar contre, il existe plusieurs types de marquages


FBVS CAPTEUR TENSION - Page 3 Code_couleurs

8K2, 8200 ohms devrait donc être
Gris ( 8 ) / Rouge ( 2 ) / Rouge ( x100 )
ou
Gris ( 8 ) / Rouge ( 2 ) / Noir ( 0 ) Marron ( x10 )

Possible que ce lot à bas cout soit en fait une série dont le marquage est faux Very Happy
Tant qu'on le sait, c'est pas un problème, faut juste vérifier Wink

(Par contre, la précision des multimètres est toute relative et inversement proportionnelle à leur prix, mais c'est pas bien grave pour ce genre de besoins...)
.AleX.
.AleX.

Masculin Messages : 1459
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Lun 12 Jan 2015 - 10:50

Vert cinq gétorix FBVS CAPTEUR TENSION - Page 3 2180080917

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Mar 13 Jan 2015 - 20:19

Salut djsyl, avant de sortir explique ta vanne, j ai rien compris scratch lol!

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Mar 13 Jan 2015 - 20:26

Hé bein mano, vert 5 getorix. Vercingetorix quoi. Laughing

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par .AleX. Mar 13 Jan 2015 - 20:28

Je pense que c'est particulièrement capilotracté...

djsyl a écrit:Vert cinq gétorix FBVS CAPTEUR TENSION - Page 3 2180080917

en code couleur, le vert désigne le chiffre 5, et comme je vis en Auvergne, pays de Vercingétorix, ça fait un clin d’œil....

Ou alors il est tout simplement resté trop près d'un tube de colle mal rebouché :p
.AleX.
.AleX.

Masculin Messages : 1459
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Mar 13 Jan 2015 - 20:51

Green31 a écrit:Hé bein mano, vert 5 getorix. Vercingetorix quoi. Laughing
Ouai bon là quand même, il aurait fallut que j me noie dans un tube de colle pour ne pas capter ça FBVS CAPTEUR TENSION - Page 3 845945341  lol!

.AleX. a écrit:Je pense que c'est particulièrement capilotracté...

djsyl a écrit:Vert cinq gétorix FBVS CAPTEUR TENSION - Page 3 2180080917

en code couleur, le vert désigne le chiffre 5, et comme je vis en Auvergne, pays de Vercingétorix, ça fait un clin d’œil....

Ou alors il est tout simplement resté trop près d'un tube de colle mal rebouché :p
Bein vala albino  c est une vanne d'électronicien............. qui a un tube de colle planté dans chaque narine FBVS CAPTEUR TENSION - Page 3 174096791

Cool les nouveaux smiles FBVS CAPTEUR TENSION - Page 3 818067345
Juste comme ca pour essayer FBVS CAPTEUR TENSION - Page 3 3491359042 FBVS CAPTEUR TENSION - Page 3 1053187732 FBVS CAPTEUR TENSION - Page 3 3005962193 FBVS CAPTEUR TENSION - Page 3 2875046015 FBVS CAPTEUR TENSION - Page 3 628713308

FBVS CAPTEUR TENSION - Page 3 1643684047 FBVS CAPTEUR TENSION - Page 3 1643684047 FBVS CAPTEUR TENSION - Page 3 1643684047

Après cet échange capilotractant, je vous souhaite une good night FBVS CAPTEUR TENSION - Page 3 1629687402 Very Happy

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Mar 13 Jan 2015 - 20:56

C'était marqué sur le tableau précédament Wink

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Mar 13 Jan 2015 - 21:47

.AleX. a écrit:euh... sur la photo, je vois une résistance qui commence pas une bande violette, puis rouge... le rouge c'est '1', donc ça peut pas faire 8K2  scratch

Tu le as checké au multimètre avant ? (c'est pas grave hein, ouvre pas tout)

Ben moi je vois bien gris et rouge au début , donc 8 et 2 scratch

Rouge c'est pas 1 Wink

Il y a très longtemps on m'avait donné une phrase, un peu bizarre, pour se rappeler des valeurs associées aux couleurs.
Je vous la donne pour le fun :

Ne Manger Rien Ou Jeûner, Voilà Bien Votre Grande Bêtise.

Ne = Noir = 0
Manger = Marron = 1
Rien = Rouge = 2
Ou = Orange = 3
Jeûner = Jaune = 4
Voilà = Vert = 5
Bien = Bleu = 6
Votre = Violet = 7
Grande = Gris = 8
Bêtise = Blanc = 9

@+

Patrick

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Mar 13 Jan 2015 - 22:01

Oupss Embarassed

Je vais quand même aller jusqu'au bout Wink.

La résistance sur la photo est une résistance à 1%, c'est la couleur du 5° anneau, marron, qui nous l'indique.
Je crois me souvenir que c'est la série E96  scratch

Donc sa valeur est donnée par les quatre premiers anneaux, gris, rouge, noir, noir.
C'est à dire 8, 2, 0 et 0, soit 8200
CQFD lol!

Édit : correction, la valeur est en lecture directe, suis fatigué moi ce soir Shocked

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par .AleX. Mar 13 Jan 2015 - 23:04

Bien vu @paparomeo !!

Et les autre, personne à vu ma bourde ?? Vous dormez ou quoi ???
.AleX.
.AleX.

Masculin Messages : 1459
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Jeu 15 Jan 2015 - 21:00

FBVS CAPTEUR TENSION - Page 3 1629687402 lol!

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Lun 9 Mar 2015 - 17:35

salut tous
je deterre ce post, il etait pas creux
j'ai fait le montage du diviseur en 1 page pour le rx  X8r qui est monté avec la taranis plus
j'ai rajouter un condo de 100nf pour le filtrage
mais rien ne s'affiche sur la taranis , y a t'il un truc a programmer que j'aurais oublié ?
et je n'ai que 2v038 en sortie de montage, batterie 3s
merci
je viens de relire on peut deplacer l'arrivée sur s2 pour une plus grande precision ?
je n'ai fais que le s3 =7k5

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par vieuxdruide Lun 9 Mar 2015 - 17:55

radio6ulm a écrit:salut tous
je deterre ce post, il etait pas creux
j'ai fait le montage du diviseur en 1 page pour le rx  X8r qui est monté avec la taranis plus
j'ai rajouter un condo de 100nf pour le filtrage
mais rien ne s'affiche sur la taranis , y a t'il un truc a programmer que j'aurais oublié ?
et je n'ai que 2v038 en sortie de montage, batterie 3s
merci
je viens de relire on peut deplacer l'arrivée sur s2 pour une plus grande precision ?
je n'ai fais que le s3 =7k5
salut
si je ne me trompe pas le capteur FBVS ne se monte que sur les récepteurs de type D et non pas X
mais c'est à confirmer.......pour les récepteurs de type X c'est le capteur FLVSS je crois......
@+
vieuxdruide
vieuxdruide

Masculin Messages : 1145
Date d'inscription : 20/05/2014
Age : 71
Localisation : arles,club de st martin de crau

Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Lun 9 Mar 2015 - 18:03

ah m.. zut, me suis fait encore eu
et evidement y a pas de shema du capteur flvss ? FBVS CAPTEUR TENSION - Page 3 2258904616

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par LapinFou Lun 9 Mar 2015 - 18:04

Si, si, cela fonctionne sur les X6R et X4R. Mais pas avec le X8R. FBVS CAPTEUR TENSION - Page 3 2258904616

_________________
Pas de support par MP !! Pour garder l'esprit communautaire, on partage tout sur le forum. FBVS CAPTEUR TENSION - Page 3 2258904616

FBVS CAPTEUR TENSION - Page 3 Anim310
↓↓↓↓ Merci de cliquer sur le gros lien rouge ↓↓↓↓
[OpenTX-Doc] Base documentaire des radios OpenTX
Maintenant que vous avez tout lu, vous pouvez poser vos questions !  geek


OpenTX is user friendly!!! It's just selective about who its friends are....
Wink
LapinFou
LapinFou
Administrateur

Masculin Messages : 16838
Date d'inscription : 09/09/2014
Age : 49
Localisation : Falaise

https://opentx-doc.fr/

Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Invité Lun 9 Mar 2015 - 18:07

ah bin ça? quelle difference de conception y a entre eux?

Invité
Invité


Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par vieuxdruide Lun 9 Mar 2015 - 18:18

radio6ulm a écrit:ah bin ça? quelle difference de conception y a entre eux?
si tu cliques sur download il y a une description succincte du capteur mais de schéma :-)
en fait ça se branche sur le smart port le X8R n'a pas de sortie A2
ce capteur te renvoie en télémétrie la tension totale de ta lipo et la tension de chaque élément.si tu le demandes à la radio
http://www.frsky-rc.com/download/view.php?sort=&down=130&file=Manual-FLVSS
@+


Dernière édition par vieuxdruide le Lun 9 Mar 2015 - 18:30, édité 1 fois
vieuxdruide
vieuxdruide

Masculin Messages : 1145
Date d'inscription : 20/05/2014
Age : 71
Localisation : arles,club de st martin de crau

Revenir en haut Aller en bas

FBVS CAPTEUR TENSION - Page 3 Empty Re: FBVS CAPTEUR TENSION

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 6 Précédent  1, 2, 3, 4, 5, 6  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
