[TUTO] Connexion Taranis pour utilisation au simu

.AleX. a écrit:Pour ceux pour qui souder ne pose pas de problème, il est encore plus judicieux de récupérer l'alim du port USB du dongle comme évoqué par bquille dans son message.

Exemples :
http://www.rcgroups.com/forums/showthread.php?t=1719953
http://www.rcindia.org/self-designed-diy-and-college-projects/wireless-simulator-diy/msg154594/#msg154594

Source : cliquez sur l'image

J'ai fait ce montage mais mon ordi ne reçoit pas le bon signal, dirait on. J'y ai mis un récepteur X4R, c'est peut être de la que vient le problème ?

Si tu n'as pas flashé ton X4R avec le firmware PPM et configuré correctement pour qu'il le fournisse c'est en effet vraisemblablement ça, vu que d'origine un X4R ne fournit pas de PPM, seulement du SBUS qui n'est pas supporté par les simulateurs.

Merci pour la réponse. En effet, je n'ai pas flashé mon récepteur. Je ne savais même pas qu'on pouvait le faire pour avoir du PPM. Si je le flashe, pourrais je toujours m'en servir sur un de mes modèles en plus du simulateur ou ai je plus vite fait de commander un récepteur qui donne du PPM directement , D'ailleurs, lesquels le font ?

Comme tous les tutos, regarde dans ma signature (mega tuto)....

Comme je suis une un Lapin sympa, je te donne le lien qui t'intéresse: Sortie CPPM sur les récepteurs X4R/X4R-SB

LapinFou a écrit:'../... je suis une Lapin .../...

Cela ne nous regarde pas...

me**e démasqué !

J'ai flashé mon récepteur et ça fonctionne très bien avec Phoenix 5 et RealFlight 5 mais je rencontre des problèmes avec Aerofly et Reflex par contre. Dans ces derniers les commandes n’arrêtent pas de bouger, bizarre. Celà dit, je n'ai pas besoin de plusieurs simus mais j'aime bien comprendre.

Moi je suis sur mac impossible de faire marcher liftoff la radio se connecte mais le pitch et le yaw ne fonctionnent pas ça me rend fou si au moins j'étais un lapin ? Si quelqu'un peut m'aider ça serait top

Pour ceux qui ne sont pas encore connectés sur PC regardez ce lien youtube.
Il résume bien la config de la taranis sur PC :
https://www.youtube.com/watch?v=XlR5eqm1aKE

Salut !
Merci à tous pour ces infos dans cette rubrique "simu" :
ma X9D+ fonctionne maintenant sous aerofly RC 7 avec un dongle chinois sur le port écolage ou avec un cable USB sur le port mini-USB
@+ !

Bonjour à tous !

Je ressort ce post adressé initialement à la Taranis, pour vous dire que ça fonctionne aussi pour la Horus !

Comme mon projet était de faire du simu, et aussi de l'écolage sur simu, je me suis inspiré du montage d'AleX sur les repiquages d'un dongle USB pour simu, que j'ai raccordé à un recepteur 8 voies compatible FrSky trouvé chez HK, avec sortie PPM, et pas cher de surcroit !

https://hobbyking.com/fr_fr/ks-servo-8ch-frsky-accst-compatible-receiver.html

Quelques soudures plus tard, voilà le résultat, fonctionnel sur Pheonix et RealFlight, avec une Horus en maître et une Taranis en élève...




Y à plus qu'à bricoler une boiboite pour mettre tout ça au propre, et volez petits navions ...

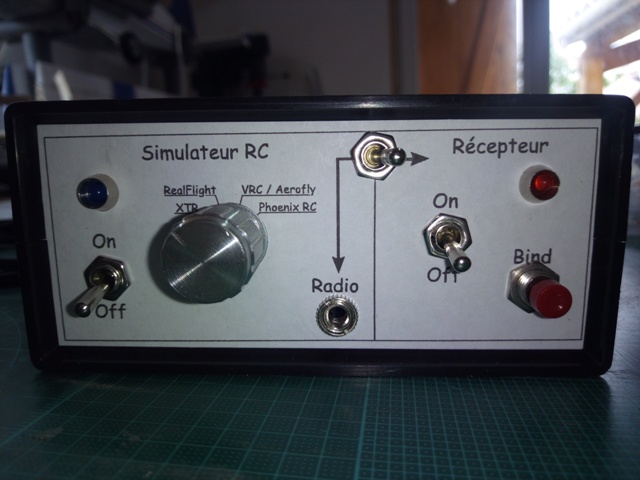

Ca y est, tout est dans la boite !
Propre et discret, tout est accessible en façade du boitier (selecteur simulateurs, bind recepteur, déport des leds, alimentation directe depuis la prise USB...).

Excellent!!
J’adore

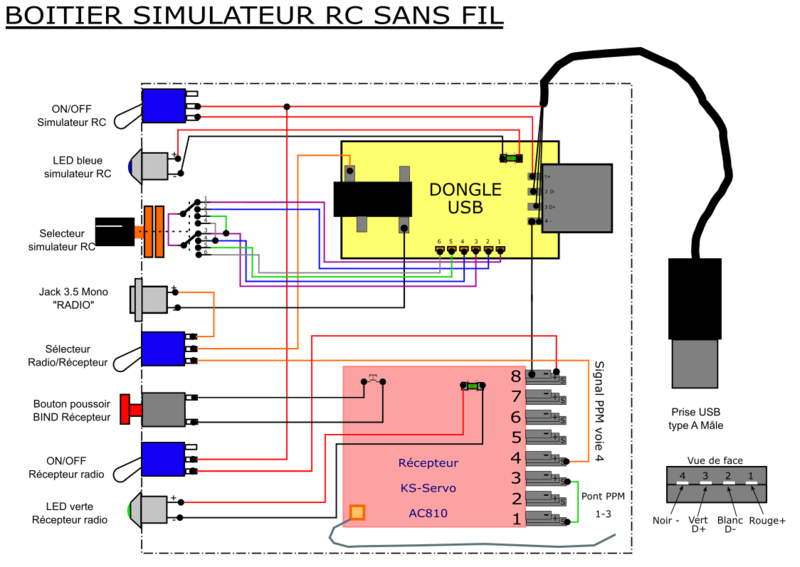

Je rajoute le schéma électrique pour les bricolos du fer à souder

Attention ! il faut bien penser à déssouder les leds présentes sur le dongle USB et sur le récepteur, sans quoi souder une led en parallèle va fortement diminuer la luminosité des leds de la face avant du boitier, et augmenter la consommation de courant sur la prise USB...

Super,

Il existe ce type de dongle chez HK:
https://www.youtube.com/watch?v=q3YlJ3iH2P0
Cela fonctionne mais j'ai un bip sur chaque cran des gaz et cette voie ne fonctionne pas sur l'ordi ,quand je fais le paramétrage, et j'ai deux axes en mouvement sur la voie des ailerons?? je cherche, mais si quelqu’un a une petite idée je le remercie d'avance..

Une chose est sûre, il faut que les débattements manches soient vus par windows, même s'ils ne sont pas affectés à la bonne "voie"...
Et bizzarrement, toutes les voies ne sont pas "vues" par windows au bon endroit ?!...
Même tous les boutons ne sont pas vus par Windows, et pourtant ils fonctionnent sur les softs
Par contre, ce qui est bizarre, c'est le fait que tu ais un bip sur tes crans de gaz.
Il vient d'ou ce bip ? sur la radio ou émis par le PC ?
Ca viendrait pas plutôt d'une mauvaise coche sur la Taranis comme le bip de centrage du manche ?

Critoune a écrit:Je rajoute le schéma électrique pour les bricolos du fer à souder

Attention ! il faut bien penser à déssouder les leds présentes sur le dongle USB et sur le récepteur, sans quoi souder une led en parallèle va fortement diminuer la luminosité des leds de la face avant du boitier, et augmenter la consommation de courant sur la prise USB...

Bonjour,

HS : c'est quoi ton logiciel pour faire ce genre de shéma ? J'utilise Designer mais il ne tourne pas en 64 bits.

Salut Murphy,

J'utilise Inkscape, soft gratuit de dessin vectoriel qui fonctionne sur toutes les versions windows & Mac : https://inkscape.org/fr/
Le schéma du boitier a été fait sous la version 0.92 fonctionnant sous Win10.
Il présente l'avantage d'exporter les dessins en .dxf reconnu sous Ninos pour les découpes faites à la CNC...

Merci. J'ai téléchargé Inkscape et installé. Me reste à m'y mettre.
Voici par exemple le genre de croquis que je fait avec Designer. C'est un logiciel qui date de 1996 et tournait sous Windows 3.11 à l'époque. Mais jusqu'à Windows 7 32 bits il fonctionne. Mais je voudrais un équivalent pour Windows 10 64 bits.


Tant que j'y suis j'ai aussi chargé la version 32 bits pour mon PC Windows 7. Je l'installerai plus tard.

Henri, tu as aussi DraftSight, de chez Dassault qui est dans sa version la plus simple, un logiciel gratuit et vraiment performant.

le lien:
https://www.3ds.com/fr/produits-et-services/draftsight-cad-software/free-download/

Yves

Merci. C'est gratuit sauf qu'il faut s'inscrire. Ca me plait moins.

Je suis inscrit depuis 2 ans et mise à part quelques propositions passer en version pro, rien de spécial.

Bonjour,
Je voulais me séparer de mon fil jack, pour le confort et pour le fun aussi (faut bien le reconnaître !!)
J'ai fait le montage à Critoune (que je remercie bcp pour tout ce qu'il a fait), J'ai un dongle qui fonctionne correctement en USB/jack.
J'ai mis un AC810 Rx Relié le Signal des voies 1 et 3, pris le signal PPM sur la voie 4.
J'ai également un module externe Irange IRX4

Mais après ???
En mode cable cela fonctionne, mais je n'arrive pas à le faire fonctionner en mode RX
Toujours le message sur Phoenix (les autres simulateurs c'est pareil) aucun émetteur détecté.

Je ne sais pas comment configurer ma Taranis correctement.
J'ai essayé plein de truc ...  Sans doute pas le bon..
Mon dernier réglage...  Mais dans ce cas ...  Le bind????  je le fais comment??

1 essai
Module interne OFF
Module externe OFF
Ecolage
Eleve/Jack
Ch 1-8
Trame PPM 22.5ms 300u - (Mais celui la ne doit pas être bon car ou est le Bind ? et donc liaison sans fil!!! )

2 essai
interne
D8
ch 1-8
bind  fait
externe off

Ecolage
Eleve/Jack
Ch 1-8
Trame PPM 22.5ms 300u -

3 ieme essai
Interne OFF

Externe PPM
Ch 1-8
Trame PPM 22.5ms 300u -  (mais je bind comment dans ce cas??)

Ecolage
Eleve/Jack
Ch 1-8
Trame PPM 22.5ms 300u -

Bref je merde.....  Merci d'avance....
