Tutos X20S (et X20 et X20HD peut être)

Je vais essayer de faire profiter de la découverte de ma nouvelle FRSKY Tandem X20S sous ETHOS à travers quelques posts.
Ca va sembler probablement inutile à des personnes expérimentées (il doit y en avoir quelques-uns maintenant). Mais j’ai la prétention de croire que si j’ai galéré sur quelque chose, je ne dois pas être le seul.
Les docs ne sont pas très développées ni nombreuses car ce petit monde est encore jeune.
J'espère que d'autres me rejoindront et posteront ici les points qu'ils ont dégrossi

version 5 du 29/09/2021 (nouveaux noms des fichiers à télécharger avec la version 1.0.11)

Je commence par l’upgrade du firmware. Soyez très vigilent après un changement de firmware. Recontrôlez tout avant de repartir en production, pardon, en vol.
Je n’ai rien trouvé dans les docs fournies par FRSKY/Ethos.
En fouillant sur le net, j’ai trouvé des vidéos Youtube en anglais qui expliquent comment upgradé le firmware.
Par exemple celle-ci très bien faite : https://www.youtube.com/watch?v=XkVOgo5UUt4
Le même auteur en a fait une version encore plus détaillée : https://youtu.be/1RfEdgRIwcQ
N'hésitez pas à les regardez sans oublier qu'il existe un moyen dans les paramètres de youtube de sous titre automatiquement en Français.

Voici les grandes lignes de cet upgrade (si vous n’êtes pas à l’aise avec tout cela, ne vous lancez pas dans l’aventure seul)
Je l ‘ai mise en œuvre plusieurs fois avec ma X20S. Je suppose que c’est exactement la même chose avec la X20 et la X20SD mais prenez le fichier ZIP adéquate.

Avant de commencer : vérifiez votre version actuelle dans Info. Notez la quelque part.

Sur le PC  (windows 10 dans mon cas):
Allez sur le site https://github.com/FrSkyRC/ETHOS-Feedback-Community/releases et recherchez la dernière release stable.
Télécharger le fichier X20S-EU.zip (j’avais déjà une version EU pour Europe, ne pas utiliser la version FCC ou FLEX).
Il se peut qu’il existe un fichier TANDEM_SD.zip et/ou un fichierTANDEM_FLASH.zip
S’ils n’y sont pas, et si il y a plusieurs releases entre votre version actuelle et celle que vous voulez mettre, regardez dans leur contenu s’il y avait un de ces fichiers. Si oui, prenez le(s) plus récent(s)

Les dézipper.
Vous devez avoir:
- un dossier X20S-EU contenant un fichier firmware.bin
- un dossier TANDEM_FLASH/bitmaps/system et des images avec l'extension png
- un dossier TANDEM_SD/audio et bitmaps (deus sous dossiers donc contenant plein de choses)


Allez maintenant sur le site https://www.frsky-rc.com/tandem-x20s/ et recherchez le dernier "RF FIRMWARE" que vous voudriez charger s'il en est besoin.
Par exemple, pour la 2.1.14 le fichier est nommé FW-X20X20S-TD_v2.1.14.zip
Télécharger le fichier
Le dézipper.
Vous devez avoir:
- un dossier FW-X20X20S-TD_v2.1.14/TD_2.1.14.frsk et readme.txt (deux fichiers donc)








Sur l’émetteur X20S
Appuyez sur le bouton rond en bas à droite tout en allumant la radio.
L’écran affiche « Bootloader » en petit au milieu en blanc sur fond noir.
Branchez le câble USB

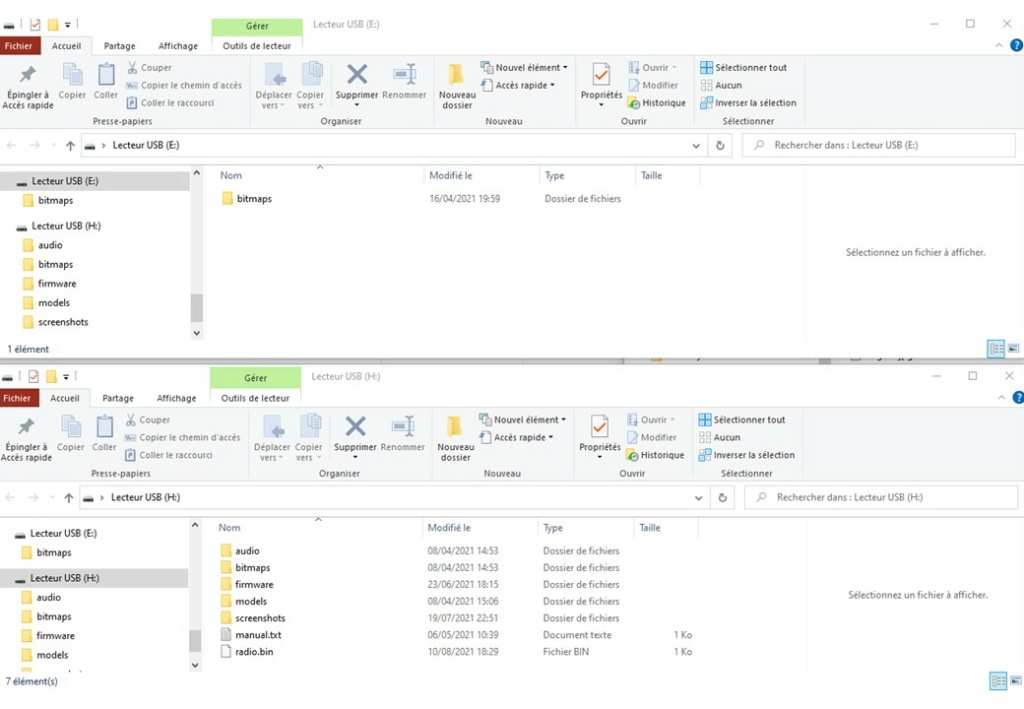

L’écran affiche « USB Plugged » et deux fenêtres de l’explorateur windows s’ouvrent.
L’une avec un dossier bitmaps contenant les images de Ethos (qui sera mis à jour par le ficher FLASH).
Et l’autre avec le contenu de la carte SD. C’est cette fenêtre qui nous intéresse pour le ficher SD)

En V1.1.11 par exemple, on voit les dossiers audio, bitmaps et models, un fichier texte manual .txt » et un fichier radio.bin.
Si vous avez déjà fait des screenshots, vous aurez également un dossier sreenshots.
Si vous n'avez pas de dossier firmware, créez le vous en aurez besoin pour mettre à jour le firmware de la RF (ou d'un récepteur mais ceci est un autre sujet)



Maintenant, on commence les copies des fichiers.
Mettez le fichier firmware.bin (qui contient en fait la nlle version de ETHOS dans cet exemple la 1.0.11) sur la racine de la carte SD (et non pas dans le dossier firmware qui est fait pour le firmware de la RF)).
Si la release propose une mise à jour de la carte SD (présence de TANDEM_SD.zip), recopier également le contenu extrait de ce ZIP (c’est le cas avec la 1.0.10) en écrasant les fichiers de même nom sur la carte SD (la fenêtre avec plusieurs dossiers).
Faites pareil éventuellement avec le contenu extrait du ficher TANDEM_FLASH.zip mais dans la fenêtre avec un seul dossier bitmaps.




Il reste à copier la nlle version du RF FIRMWARE si vous en avez télécharger une.
Pour cela, copiez le fichier FW-X20X20S-TD_v2.1.14/TD_2.1.14.frsk dans le dossier firmware de la carte SD




Puis quand c’est terminé, débranchez le câble USB (pas la peine de le démonter du windows apparemment, malgré le message signalant le démontage avec succès, cela ne la démonte pas.)
L’écran affiche « writing firmware on flash … » pendant l’installation
Puis quand c’est terminé, l’écran affiche « Bootloader » en petit au milieu en blanc sur fond noir.

Eteignez puis rallumez l’émetteur.
Vous pouvez vérifier dans info la version installée désormais.

Il reste maintenant à mettre à jour la RF si vous avez copié sur la carte SD un fichier TD_2.1.14.frsk par exemple.
Allez dans le menu fichier, déplacez vous dans le dossier firmware et vous y verrez le fichier TD_2.1.14.frsk.
Cliquez dessus et sélectionnez "flasher le module interne".
L'opération se termine avec le message success.
Vous pouvez vérifier dans info la version installée désormais. Attention à être dans un modèle avec le module interne actif (ce qui n'est pas le cas par exemple avec un modèle utiliser pour de la simulation).

Soyez très vigilent après un changement de firmware. Recontrôlez tout avant de repartir en prod, pardon, en vol.

Salut Philandroid,
Je complète ton post avec la mise à jour des récepteurs. Cela fonctionne que ce soit en ACCST ou ACCESS; la procédure est exactement identique. Il n'y a pas beaucoup de différence avec la procédure sous OPEN TX:

1- Préparer sa carte SD
Avant, il faut bien évidemment récupérer les fichiers de mise à jour nécessaire. Il suffit de copier le dossier "FIRMWARE" de la carte SD OPEN TX, sur la nouvelle carte SD de votre X20S. (au passage un grand merci pour le travail fait par lapinfou".

2- Sélectionner le fichier de mise à jour depuis le menu radio.
Après avoir rallumé la radio, cliquer sur la roue crantée du menu principal, puis sur FICHIERS. On a alors d'arborescence de la carte SD. Il faut donc aller sélectionner le fichier de mise à jour du récepteur qui convient au RX.

3- Brancher le récepteur:
Là, rien de compliqué. Il suffit de relier la prise S.port à la radio en utilisant le cordon fourni avec le récepteur et une rallonge servo éventuellement. Côté radio, il faut utiliser la ficher Smart port qui se trouve à l'arrière de la radio avec les autres connectiques. Il s'agit d'une simple prise servo (PAS BESOIN DE MODIFIER LA POLARITE OU AUTRE).

4- Flasher le récepteur:
Une fois la connexion faite, il suffit, après avoir cliqué sur le nom du fichier qui convient de sélectionner "flasher périphérique externe".
Une barre de progression s'affiche et renseigne sur l'avancement.

Et voilà c'est fait.

Au passage, vous aurez vu qu'en sélectionnant le fichier il y a la possibilité de flasher le récepteur en OTA. C'est valable uniquement avec les récepteurs compatibles (Archer).

Pour ceux qui veulent utiliser les fichiers son de OPEN TX, il suffit de copier ces fichiers sur la carte SD de la X20S, directement dans le dossier "audio" (pas à l'intérieur de "fr" ou autre).

Ainsi dans les SF, vous pourrez faire jouer les fichiers audio.

Bons vols à tous

Bonjour,

Merci pour ces début d'infos,
Non je n'aie pas encore la X20S, mais après mon retour de congé je vais m'en occuper.
Merci pour les explications.
Y a t il la possibilité sur cette radio de mettre du texte comme ma X12S (checklist) c'est vraiment pratique, cela permet par exemple de noter quel accu on met sur tel ou tel modele ?

Merci

je n'ai pas vu encore la possibilité de faire une check liste sur écran. Par contre les FS (fonctions spéciales) permettant de lire un fichier audio est une autre manière de faire peut être intéressante. Moins discrètement pour les autres modélistes sur le terrain.

Autre idée si la check liste est courte, rajouter du texte sur le dessin du modèle. A essayer pour vérifier la lisibilité.

Bonjour,
Merci pour ta réponse, mais c'est dommage car tres tres tres pratique.
Arrive t on bien quand meme a parametrer la radio car a priori pas de notice en Français, c'est quand même dommage aussi car parfois les subtilités ne s'improvise pas.
bien sur il y a des tutos mais qui sont également en Anglais dommage tout cela.

Comme indiqué dans ma présentation, je me remets à l'aéromodélisme après 18 ans d'interruption. Je suis en mode découverte de nombreux changements et je ne peux comparer avec OpenTX par exemple.
Mais je trouve Ethos très intuitif et j'ai programmé un premier modèle très facilement.
C'est vrai qu'il y a peu de docs, peu de forum en francais. Mais les tutos de youtube sont utilisables avec l'option de sous titrage francais. C'est très pratique.

OK A voir merci

Bonsoir, je vais poster pour exemple ma programmation de mon aile volante.
Pour commencer, quelques généralités.
Actuellement, je suis en version 1.0.10c5 (j’ai osé une version candidate donc non encore validée mais ce n’est pas forcément une bonne idée de prendre les candidates).


Ces tutos utilisent les screenshots fait directement dans Ethos.
Je commence donc par montrer comment les programmer sur un interrupteur à l’aide d’une fonction spéciale.
Les fichiers images sont a récupérer sur la carte SD dans un dossier /screenshots


SI est l'inter sous l'émetteur à gauche. J'ai pris celui là car je ne l'utilise pas pour l'instant.
On, verra plus tard que celui de droite est utilisée pour reseter mes chronos.

Maintenant comment utiliser un potentiomètre en façade pour régler la luminosité de l'écran.
Ca se programme directement dans le menu SYSTEME/Affichage


Maintenant comment utiliser l'autre potentiomètre en façade pour régler le volume.
Ca se programme dans le menu SYSTEME/

Pour mon aile volante électrique, j'utilise les 3 chronos disponibles par ETHOS.
Le premier pour la durée totale du vol.
Le deuxième pour le temps total du moteur quel que soit la position du manche > 0
Le troisième mesure le temps d'une manière proportionnelle à la position du manche. A fond, les secondes durent une seconde.
Mais manche des gaz vers 25% et les secondes s'égrènent au ralenti. Je trouve cela intéressant car la consommation n'est pas tout ou rien mais bien proportionnelle à la puissance utilisée. C'est sur ce chrono que j'utilise une alarme de temps de vol m'indiquant qu'il est temps d'atterrir pour ne pas trop vider mes LIPOS.

Temps de vol:


L'interrupteur SD- est l'interrupteur que j'ai programmé comme sécurité pour le moteur électrique. On reverra cela plus tard.
L'interrupteur SJbas est pour reset le chronos. Je l'utilise au moment du décollage.

Moteur Total



Moteur proportionnel


l'alarme se déclenche à 2'15" en me prévenant par un décompte 15 secondes avant, toutes les 5 secondes.


Ces 3 chronos sont affichés sur l'écran principal de l'aile volante.

Jolie contribution,

Merci Philandroid pour le partage !

Merci Coyotte, ca me motive à continuer

Un petit post pour fêter ce beau matin d'été: Comment j'utilise la vignette pour mettre une petite check liste (fonction que je n'ai pas trouvé dans ETHOS et qui manque beaucoup aux adeptes de OpenTX.

Les vignettes doivent être au format 300 (largeur) et 280 (hauteur) pixels et au format png.
Ne vous contentez pas de piquer une image sur le net, prenez une de vos photos, c'est plus sympa
Pour la check liste, vous l'insérez dans votre image (mieux que je ne l'ai fait sur cet exemple à peine lisible avec ce rouge sur fond vert).
La vignette exemple.png doit être chargée dans \bitmaps\user

Et voilà:

Voici donc la programmation de mon aile volante électrique.
3 voies utilisées: 1 et 6 pour les élevons, 3 pour le controleur/moteur
(remarque: le choix d'utiliser la voie 6 est pour brancher un aileron sur la sortie 6 du récepteur en opposition des autres voies)

Salut, je viens d'installer la version d'ETHOS 1.0.10 et la version 2.1.9 du module interne.
J'en ai profiter pour remanier/compléter le tutos plus haut dans ce fil.
Et je l'ai complété avec la mise à jour du module interne que j'avais zappé jusque là

J'avoue que tout ca peut sembler confus mais si vous suivez scrupuleusement chaque ligne, ca va le faire.
Quand j'aurai du temps je ferai peut être un schéma récapitulant les mouvements de fichier.

philandroid a écrit:Salut, je viens d'installer la version d'ETHOS 1.0.10 et la version 2.1.9 du module interne.
J'en ai profiter pour remanier/compléter le tutos plus haut dans ce fil.
Et je l'ai complété avec la mise à jour du module interne que j'avais zappé jusque là

J'avoue que tout ca peut sembler confus mais si vous suivez scrupuleusement chaque ligne, ca va le faire.
Quand j'aurai du temps je ferai peut être un schéma récapitulant les mouvements de fichier.

... merci pour toutes ces.infos (.capitales pour.ceux qui.comme.moi.découvrent cette radio) .et.ne souhaitent pas galèrer avec toutes ces manips , nous attendons donc avec impatience la suite des explications avec un schéma.

Puisque c'est gentiment demandé , j'ai commencé les schémas (la partie téléchargement/extraction). Ils sont plus haut dans le tutos de mise à jour des firmwares.
Je rajouterai plus tard la partie par rapport à l'émetteur.

Pour info, j'ai testé sur ma X20S un dongle et câbles de simulateur de vol USB RC 22in1 que l'on trouve un peu partout.
Prise jack enfichée dans l'émetteur qu'il faut allumer.
Ca a marché du premier coup.
J'ai fait un modèle dédié sans activer de modules d'émission. Aucun réglage sur l'émetteur car on peut les faire sur le logiciel de simulation.
Je n'ai fait que des vols avec des modèles simples.
Dans certains cas, il faut peut être mieux modifier sur l'émetteur.

yesyes2A a écrit:Pour ceux qui veulent utiliser les fichiers son de OPEN TX, il suffit de copier ces fichiers sur la carte SD de la X20S, directement dans le dossier "audio" (pas à l'intérieur de "fr" ou autre).

Ainsi dans les SF, vous pourrez faire jouer les fichiers audio.

Bons vols à tous

Salut, je ne connais pas OpenTX. Dans quel cas ca peut servir de récupérer des sons de OpenTX ?

philandroid a écrit:Puisque c'est gentiment demandé   , j'ai commencé les schémas (la partie téléchargement/extraction). Ils sont plus haut dans le tutos de mise à jour des firmwares.
Je rajouterai plus tard la partie par rapport à l'émetteur.

Terminé. Je viens de rajouter les derniers schémas.
J'espère que ces schémas aideront à la compréhension.
Encore une fois, rassurez vous, ce n'est pas si compliqué que cela en a l'air.
Mais c'est à faire souvent. C'est peut être le gros inconvénient du jeune ETHOS qui peut dérouter les personnes non aguerries aux manipulations de fichiers inter systèmes.
Les personnes de ce forum étant du monde OpenTX n'ont aucune difficultés pour cela.
Mais pour ceux qui débarquent dans ETHOS venant du monde propriétaire comme Hitec, Futaba et bien d'autres, cela peut être déroutant d'avoir à faire des mises à jours régulièrement.
C'est un élément à prendre en compte avant de choisir cet émetteur.

Ceci dit, cette radio est simplement ... géniale. Ou en tous cas, elle le deviendra

yesyes2A a écrit:Salut Philandroid,
Je complète ton post avec la mise à jour des récepteurs. Cela fonctionne que ce soit en ACCST ou ACCESS; la procédure est exactement identique. Il n'y a pas beaucoup de différence avec la procédure sous OPEN TX:

1- Préparer sa carte SD
Avant, il faut bien évidemment récupérer les fichiers de mise à jour nécessaire. Il suffit de copier le dossier "FIRMWARE" de la carte SD OPEN TX, sur la nouvelle carte SD de votre X20S. (au passage un grand merci pour le travail fait par lapinfou".

2- Sélectionner le fichier de mise à jour depuis le menu radio.
Après avoir rallumé la radio, cliquer sur la roue crantée du menu principal, puis sur FICHIERS. On a alors d'arborescence de la carte SD. Il faut donc aller sélectionner le fichier de mise à jour du récepteur qui convient au RX.

3- Brancher le récepteur:
Là, rien de compliqué. Il suffit de relier la prise S.port à la radio en utilisant le cordon fourni avec le récepteur et une rallonge servo éventuellement. Côté radio, il faut utiliser la ficher Smart port qui se trouve à l'arrière de la radio avec les autres connectiques. Il s'agit d'une simple prise servo (PAS BESOIN DE MODIFIER LA POLARITE OU AUTRE).

4- Flasher le récepteur:
Une fois la connexion faite, il suffit, après avoir cliqué sur le nom du fichier qui convient de sélectionner "flasher périphérique externe".
Une barre de progression s'affiche et renseigne sur l'avancement.

Et voilà c'est fait.

Au passage, vous aurez vu qu'en sélectionnant le fichier il y a la possibilité de flasher le récepteur en OTA. C'est valable uniquement avec les récepteurs compatibles (Archer).

Salut YesYes2A, je me permet de préciser des points pour les personnes qui s'intéressent à ETHOS sans venir du monde OpenTX (Et oui, ca existe. Moi par exemple):
- les mises à jours se trouvent sur le site FRSKY/download/récepteurs
- télécharger sur le PC la version du firmware que vous souhaitez et faire des manips similaires à ce qui est décrit dans le tuto de mise à jour de l'émetteur pour positionner le nouveau firmware du récepteur dans le dossier firmware de la carte SD
- personnellement, partant de zéro avec des nouveaux récepteurs Archer,  je fais tout en OTA, donc sans câble (ca m'évite de démonter le récepteur ou de devoir approcher l'avion de l'émetteur)

ronron a écrit:Super tuto, si l'on souhaite rajouté de l'expo il faut obligatoirement passer par les courbes, si j'ai bien tout compris.

Non pas du tout. Et en vérifiant mon tuto je me suis aperçu qu'il manque 2 screenshots. Ceux qui montrent les expos.
Je comprends donc bien la question
Je les rajoute de ce pas dans le tuto.
En fait c'est au même endroit que l'on programme les duals rates si on le souhaite.
Voir en image dans le tutos .

Et pour des courbes plus complexes, ca se passe éffectivement ailleurs. Mais je n'ai pas encore testé.

Bonjour Philandroid,

Désolé de te nommer mais tu marques un peu plus haut que tu fais tout en OTA ???
Y a t il des infos pour binder, mise a jour ect pour cette méthode qui serait plus pratique.
Merci d'avance en tout cas pour la procédure et pour ceux qui l'utilise.
Merci d'avance.
Peut on également augmenter un peu la taille de la police car cela est écris petit sur l'écran de la X20S, mais j'ai cherché dans affichage, mais seulment la luminosité, pas la taille de la police.
