Petit Script LUA

Voici un petit script qui affiche la tension de l'émetteur, la tension A2 et 2 chronos



j'ai utilisé telem1.lua. J'ai remplacé l'affichage de l'altitude par celle de A2. Pour l'instant la tension max permettant de calculer du pourcentage dans la barre est écrit en dure dans le script

une amélioration fort utile serait d'ajouter le calcul du nombre de cellule (script cellv.lua) est de le multiplier par  4.6

Juste un petit conseil. Il serait bon pour celui qui n'est pas au courant de préciser l'installation de ces fichiers LUA et comment les programmer à partir de la Taranis.
La Modération

Peux-tu faire passer ton fichier au format ZIP ?

Eric84AMC a écrit:Peux-tu faire passer ton fichier au format ZIP ?

+1, pensez à mettre en partage vos fichier LUA, EEPE ou autre sinon ça ne sert à rien.

je pensais l'avoir joint mais les fichiers .lua ne doivent pas être acceptés. le voici en zip

Merci pour le fichier.

Peut-on tester ces fichiers avec Companion directement ?

J'ai modifié le script Telem2 de base pour mettre une légende en dessous des 2 chronos, ce n'est pas grand chose à faire, mais peut être que certains trouveront cela plus sympa

correction dans le calcul du % du récepteur et amélioration graphique
j'ai toujours un problème dans le calcul de la capacité de la batterie si quelqu'un à la formule pour calculer le pourcentage d'une lipo

Eric84AMC a écrit:Merci pour le fichier.

Peut-on tester ces fichiers avec Companion directement ?

oui si tu crées le dossier SCRIPTS dans le répertoire de la structure de la carte SD
mais le problème est l'abscence de réelle télémétrie pour vérifier les valeurs et les gauges

mon impression d'écran vient de companion



@ntoine

jpg63 a écrit:correction dans le calcul du % du récepteur et amélioration graphique
j'ai toujours un problème dans le calcul de la capacité de la batterie si quelqu'un à la formule pour calculer le pourcentage d'une lipo

ca dépend du nombre de cellule

V tension
S nombre de cellule
(V-3*S*100)/((4.2*S)-(3*S))=pourcentage

mais au lieu de passer par la variable pourcentage je fais le calcul dans gauge

Code:

lcd.drawGauge(5, 45, 202, 18, ((getValue(202)-6)), 2.4)

la valeur 202 est celle de A1 pour une lipo 2S

pour améliorer l'affichage de la gauge j'ai multiplié par 100

Code:

lcd.drawGauge(5, 45, 202, 18, ((getValue(202)-6)*100), 240)

@ntoine

J'utilise Cette formule, mais le courbe de decharge n'est pas lineaire

Pour 11.37v pour une lipo 3s

On a 11.37 / 3 = 3.79

(V-3*S*100)/((4.2*S)-(3*S))=pourcentage

(3.79-3)*3*100. / (4.2*3)-(3*3) = 237 / 3.6 = 66%
Alors que le testeur donne 31%

Pour 3.92 = 70%
276 / 3.6 = 77%

Pour 3.3 = 5%
90 / 3.6 = 25%

J'aî une table
0% 3v
5% 3.3v
10% 3.6
20% 3.7
30% 3.75
40% 3.79
50% 3.83
60% 3.87
70% 3.93
80% 3.97
90% 4.1
100% 4.2

La fonction n'a pas l'air d'etre lineaire et je seche. La solution pas tres proptre serait une serie de if et l'affichage de valeur de % par comparaison mais pour etre juste et propre il faudrait la fonction qui represente au plus pret l'ensemble des points

c'est quasi linéaire entre 20% et 100%

avec équation

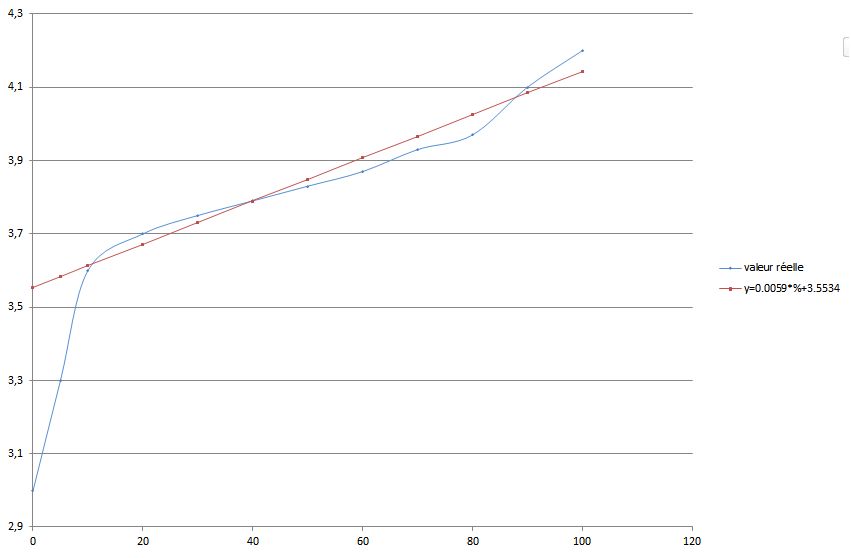

tension = 0,0059 pourcentage + 3,5534



@ntoine

pour du 2S   %=(T-7,1068)/0,0118
pour du 3S   %=(T-10,6602)/0,0177
pour du 4S   %=(T-14,2136)/0,0236
pour du 5S   %=(T-17,767)/0,0295

voila normalement des linéaires correspondant au % de 100% a 20% en dessous de 20% il annonce un % plus faible que le % réel

sinon j'ai bien un polynomiale d'ordre 6 qui colle bien
mais c'est un peu galère a coder

c'est super, je vais utiliser l’équation linéaire avec calcul du nombre d’élément dans un premier temps, j'améliorerai peu être plus tard, je post le fichier lua dès que c'est terminé

@ntoine a écrit:

Eric84AMC a écrit:Merci pour le fichier.

Peut-on tester ces fichiers avec Companion directement ?

oui si tu crées le dossier SCRIPTS dans le répertoire de la structure de la carte SD
mais le problème est l'abscence de réelle télémétrie pour vérifier les valeurs et les gauges

mon impression d'écran vient de companion



@ntoine

Merci Antoine c'est exactement ce que je cherchais, je n'y avais pas pensé ! c'est quand même plus pratique pour ajuster par exemple la position d'un texte !

@ntoine a écrit:pour du 2S   %=(T-7,1068)/0,0118
pour du 3S   %=(T-10,6602)/0,0177
pour du 4S   %=(T-14,2136)/0,0236
pour du 5S   %=(T-17,767)/0,0295

voila normalement des linéaires correspondant au % de 100% a 20% en dessous de 20% il annonce un % plus faible que le % réel

sinon j'ai bien un polynomiale d'ordre 6 qui colle bien
mais c'est un peu galère a coder

jpg63 a écrit:c'est super, je vais utiliser l’équation linéaire avec calcul du nombre d’élément dans un premier temps, j'améliorerai peu être plus tard, je post le fichier lua dès que c'est terminé

je suis entrain de faire tourner mon ultramat 16 brancher avec logview pour vérifier la courbe des accus lipo et faire une courbe pour les accus life car j'ai un life 3S en batterie d’émission

@ntoine

après tracage des courbes avec avec mon chargeur ultramat je confirme donc
les équations linéaires pour du lipo valable de 100 20 %
2S   %=(T-7,1068)/0,0118
3S   %=(T-10,6602)/0,0177
4S   %=(T-14,2136)/0,0236
5S   %=(T-17,767)/0,0295

et rajoute
les équations linéaires pour du life valable de 80 20 %
2S   %=(T-6,0156)/0,0055
3S   %=(T-9,0233)/0,0082
4S   %=(T-12,031)/0,0109
5S   %=(T-15,039)/0,0137

voici le script modifier pour une lipo 3S sur A2
je travaille sur la détection du nombre de cellule

pour choisir entre 2 et 3S
c'est relativement simple car il n'y a pas de plage de tension commune

Code:


  local t = (getValue(203))
  if t < 8.7 then
  local percent1 = (getValue(203)-7.1068) / 0.0118
  if percent1 < 0 then
    percent1 = 0
  end
  else
  local percent1 = (getValue(203)-10.6602) / 0.0177
  if percent1 < 0 then
    percent1 = 0
  end
  end

un truc comme ca devrait passer

C'est ce que je m'appretais a faire car je travaillais sur un script lua a ajouter dans la page script lua qui permettre de faire le choix de la source et qui renverai le nombre de cellule. Le robleme c'est qu'il faut paser par une voie pour recuperer l'info dans le script de telemetrie. La fonction math.ceil me renvoi pas la bonne valeur tres bizare. Du coup un simple test simplifie tout

petites modifications d’embellissement

gestion des lipos 2s et 3s

ajout de l'affichage rssi

en modifiant le script il est possible de visualiser la tension sur A1 ou A2

jpg63 a écrit:petites modifications d’embellissement

gestion des lipos 2s et 3s

ajout de l'affichage rssi

en modifiant le script il est possible de visualiser la tension sur A1 ou A2

Renommé le fichier Telem3.zip et Telem3.lua car sinon on écrase d'autres fichiers qui n'ont rien à voir.

fichier renomme

contenu

local function run(event)
 -- Recuperation tension sur A1
 -- local t = getValue(202)

 -- Recuperation tension sur A2
 local t = getValue(203)

 -- affichage de la tension
 lcd.drawText(100, 1, t, XXLSIZE)

 -- barre graph % capacite renstante
 -- pour du 2S   %=(T-7,1068)/0,0118
 -- pour du 3S   %=(T-10,6602)/0,0177
 -- pour du 4S   %=(T-14,2136)/0,0236
 -- pour du 5S   %=(T-17,767)/0,0295

 local percent1 = 0

 if t < 8.7 then
   percent1 = (t-7.1068) / 0.0118
   if percent1 < 0 then
     percent1 = 0
   end
 else
   percent1 = (t-10.6602) / 0.0177
   if (percent1 < 0) then
     percent1 = 0
   end
 end

 lcd.drawNumber(145, 45, percent1, LEFT+MIDSIZE)
 lcd.drawText(lcd.getLastPos(), 45, "%", MIDSIZE)
 lcd.drawGauge(110, 42, 88, 18, percent1, 100)

 -- Timer
 local timer = model.getTimer(0)
 lcd.drawTimer(10, 10, timer.value, MIDSIZE)
 lcd.drawPoint(10,23)
 lcd.drawLine(8,23,45,23, SOLID, 0)
 lcd.drawLine(45,23,45,10, SOLID, 0)

 timer = model.getTimer(1)
 lcd.drawTimer(55, 10, timer.value, MIDSIZE)
 lcd.drawPoint(53,23)
 lcd.drawLine(53,23,90,23, SOLID, 0)
 lcd.drawLine(90,23,90,10, SOLID, 0)

 -- Tension emetteur
 lcd.drawChannel(11, 29, "tx-voltage", LEFT+MIDSIZE)
 local settings = getGeneralSettings()
 local percent = (getValue("tx-voltage")-settings.battMin) * 100 / (settings.battMax-settings.battMin)
 lcd.drawNumber(35, 45, percent, LEFT+MIDSIZE)
 lcd.drawText(lcd.getLastPos(), 45, "%", MIDSIZE)
 lcd.drawGauge(5, 42, 88, 18, percent, 100)

 lcd.drawText(63, 26, "rrsi", SMLSIZE)
 lcd.drawText(67, 34, getValue(200), SMLSIZE)
 -- SMLSIZE   MIDSIZE   DBLSIZE    XXLSIZE   INVERSE
end

return { run=run }

Un peu plus de détails dans l'entête du programme ou mode d'emploie aide bien à l'installation. Et ce sera parfait

-- Ce programme affiche les tensions en bargraf blablabla
-- A installer dans le dossier SCRIPTS/X/X
-- Activer avec XXXXX
-- Renommer en TelemX.lua
-- Etc...

local function run(event)
 -- Recuperation tension sur A1
 -- local t = getValue(202)

 -- Recuperation tension sur A2
 local t = getValue(203)

 -- affichage de la tension
 lcd.drawText(100, 1, t, XXLSIZE)

 -- barre graph % capacite renstante
 -- pour du 2S   %=(T-7,1068)/0,0118
 -- pour du 3S   %=(T-10,6602)/0,0177
 -- pour du 4S   %=(T-14,2136)/0,0236
 -- pour du 5S   %=(T-17,767)/0,0295
etc...

Script Lua testé sur openTx 2.07



Affichage :
                  du Timer1 et du Timer2
                  du le tension de la batterie de l’émetteur complété d'un barregraphe de la capacité restante
                  affichage RSSI
                  Affichage en font XXL de la tension du récepteur
                         le choix de la source se fait dans le script en choisissant A1 ou A2

                          -- Recuperation tension sur A1
                          -- local t = getValue(202)

                          -- Recuperation tension sur A2
                          local t = getValue(203)

Le script ne fonctionne que pour les lipos 2S ou 3S

if t < 8.7 then
  -- lipo 2S
  percent1 = (t-7.1068) / 0.0118
  if percent1 < 0 then
    percent1 = 0
  end
else
  -- lipo 3S
  percent1 = (t-10.6602) / 0.0177
  if (percent1 < 0) then
    percent1 = 0
  end
end


le nom du script telemX.lua est a renommé en telem1.lua ou 2 ou 3 suivant que vous souhaitiez qu'il apparaisse en 1er, 2eme ou 3eme écran de télémétrie

le script est à installer dans SCRIPT\"nom du modèle" sur la carte SD
le nom du modèle ne doit pas contenir d'espace

Salut

Sympa ton script
Est ce qu'il est possible de l'adapter pour du 4s ?

Sur la copie d'écran tu as rrsi au lieu de RSSI
