Ecolage entre X7 et futaba

Message par TiTTaN le Mar 6 Juin 2017 - 23:02

bonsoir a tous,

je vais un peu d ecolage car je debute sur les planeurs.
Je faisais ca tres bien avec ma 9xr pro avec cable futaba Carré.
Maintenant que je possède une x7 je voudrais faire pareil, j ai fait des recherches sur internet et y a vraiment de tout.

la X7 possède pas de prise futaba mais une jack 3.5.

J'ai donc voulu modifier mon cable, j ai récupérer le signal de la pin 3 (signal OUT) de la prise carré et soudé vers une Jack 3.5 mono.

J'ai essayé depuis deux jours en bidouillant les paramètres, MAitre/JAck Eleves/JAck.... j'ai assigné un inter sur l ecolage dans les fonctions speciales

MAis rien, je pète un cable. No No

Le signal n et pas compatible, aut un cable special,....

J' aurais besoin d' un coup de pouces .....






TiTTaN

Messages : 53
Date d'inscription : 04/02/2016
Age : 40
Localisation : dax

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Murphy le Mer 7 Juin 2017 - 1:18

Si cela peut t'aider voici la connexion que recommande T2M pour la Protonik.

A la place du connecteur tu peux mettre la prise jack.

Par contre j'ai un autre câble de simulateur où c'est branché sur les bornes 2-3. J'ai mis la photo sur un autre post mais je la retrouve plus.

Mais à mon avis le plus simple serait de loger un petit récepteur 4 à 6 voies avec sortie PPM/SBUS dans le logement du module et branché sur les prises 2-3-4.

_________________
Encore là...
X9D+ non EU 2.2.0,
Horus EU-LBT 2.2.0

Forum du club ACPM
et Indoor.
avatar
Murphy
Modérateur

Messages : 6332
Date d'inscription : 27/08/2013
Age : 72
Localisation : Montbéliard, près de la Suisse

http://bethoncourt-indoor.forumgratuit.org/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par TiTTaN le Mer 7 Juin 2017 - 9:08

merci pour ton aide murphy, mais je crois que sur le cable y a une erreur.

La X7 etant le maitre et la futaba est l eleve, donc je dois prendre la Pin 3 et non la 6.

Après je connais pas le principe du recepteur, tu as un lien qui explique un peu en détail

TiTTaN

Messages : 53
Date d'inscription : 04/02/2016
Age : 40
Localisation : dax

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Murphy le Mer 7 Juin 2017 - 11:26

Voici ici le principe.
http://frskytaranis.forumactif.org/t3021-tuto-ecolage-sans-fil-avec-opentx-2-1-version-module-jr

Sinon voici l'installation dans ma Taranis.

_________________
Encore là...
X9D+ non EU 2.2.0,
Horus EU-LBT 2.2.0

Forum du club ACPM
et Indoor.
avatar
Murphy
Modérateur

Messages : 6332
Date d'inscription : 27/08/2013
Age : 72
Localisation : Montbéliard, près de la Suisse

http://bethoncourt-indoor.forumgratuit.org/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par TiTTaN le Mer 7 Juin 2017 - 18:14

j'ai regarder de plus près ca

Mais ca devient compliqué  Shocked,  moi moi je dois le faire avec le recepteur Futaba dans ma radio ? car le pot c est une futaba qu'il a

TiTTaN

Messages : 53
Date d'inscription : 04/02/2016
Age : 40
Localisation : dax

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par TiTTaN le Ven 9 Juin 2017 - 9:34

e me suis demandé si je pouvais récupérer le module de la prise futaba et pouvoir l adapter par l intermédiaire sur plug



J ai un peu déchanté: le module se clique bien a la carte mais pas aussi simplement:
c 'est malheureusement pas de mon niveau.
Au pire je trimbalerait ma deuxième radio pour le planeur

TiTTaN

Messages : 53
Date d'inscription : 04/02/2016
Age : 40
Localisation : dax

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par TiTTaN le Ven 9 Juin 2017 - 18:27

bonsoir,
je reviens vers vous pour faire un point:
Je veux faire au plus simple donc le système récepteur dans le logement de ma X7.
Pour faire un résumé au plus simple:

Je possède une X7 avec mon planeur qui a un D8R, mon pot possède une radio futaba.
La futaba ne peux pas être le maitre car c est pas avec elle que le planeur communique.(je crois)
Au pire je lui pique ca radio et lui la mienne. Razz Razz

Si j ai bien compris, faudrait que je récupère un récepteur Futaba avec Sbus sans télémétrie, moi j achète le convertisseur SBUS -- CPPM.

Je branche ca dans mon logement comme il a fait:


Je branche ca sur le PPM et masse contrairement a la photo:




et puis le tour est joué ?

J'ai bien compris ????????????? Very Happy Very Happy Very Happy Very Happy Very Happy Cool Cool Cool Cool

TiTTaN

Messages : 53
Date d'inscription : 04/02/2016
Age : 40
Localisation : dax

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par LapinFou le Ven 9 Juin 2017 - 18:52

Oui, tu as tout compris !!
Il y aura juste une calibration à faire car le neutre et débattements sont différent sous Futaba.
Tout se passe ici:


albino
avatar
LapinFou
Modérateur

Messages : 7377
Date d'inscription : 09/09/2014
Age : 42
Localisation : Falaise

http://falaisemodeleclub.fr/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Murphy le Ven 9 Juin 2017 - 18:53

Je veux pas dire de bêtises mais sur ma radio je suis branché par un câble servo. C'est dire GND/+BATT/NC d'après la photo et ça marche très bien en PPM avec un récepteur Protonik.

Donc je ne sais pas qui a défini ce branchement (Lapinou peut-être) mais au départ la double sans fil se faisait par un simple connecteur 3 fils comme j'ai montré plus haut.

Quand aux entrée double commande sur la X7 sur le port module, il y a à la fois Maître/CPPM ou Maître/SBUS. Donc pourquoi un convertisseur ?

Par contre sur le câble rouge j'ai mis en série une résistance de 220 Ohms pour faire chuter la tension car j'ai une lipo 3S dans l'émetteur X9D. La tension du signal est la même que celle de l'alimentation. Donc attention à la tension maxi admise par le récepteur.

_________________
Encore là...
X9D+ non EU 2.2.0,
Horus EU-LBT 2.2.0

Forum du club ACPM
et Indoor.
avatar
Murphy
Modérateur

Messages : 6332
Date d'inscription : 27/08/2013
Age : 72
Localisation : Montbéliard, près de la Suisse

http://bethoncourt-indoor.forumgratuit.org/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par LapinFou le Ven 9 Juin 2017 - 19:20

Murphy a écrit:Quand aux entrée double commande sur la X7 sur le port module, il y a à la fois Maître/CPPM ou Maître/SBUS. Donc pourquoi un convertisseur ?
Le convertisseur est là, car il y a un bug non résolu avec du S.Bus en entrée. Ticket #2999
La gestion des DMA étant différente sous OTX2.2, le problème est peut-être réglé. Mais je n'ai pas testé moi-même.

albino
avatar
LapinFou
Modérateur

Messages : 7377
Date d'inscription : 09/09/2014
Age : 42
Localisation : Falaise

http://falaisemodeleclub.fr/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Murphy le Ven 9 Juin 2017 - 19:29

Ok, c'est bon à savoir. Donc je continu en PPM. Quand au branchement, le plots 2-3-4 c'est bon ?

_________________
Encore là...
X9D+ non EU 2.2.0,
Horus EU-LBT 2.2.0

Forum du club ACPM
et Indoor.
avatar
Murphy
Modérateur

Messages : 6332
Date d'inscription : 27/08/2013
Age : 72
Localisation : Montbéliard, près de la Suisse

http://bethoncourt-indoor.forumgratuit.org/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par TiTTaN le Ven 9 Juin 2017 - 20:11

je vais me récupérer un recepteur Futaba avec Sbus et faire un essai sans convertisseur !!
Au pire j achèterais le convertisseur "qui n est pas donné quand meme 15-20 €"

TiTTaN

Messages : 53
Date d'inscription : 04/02/2016
Age : 40
Localisation : dax

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par LapinFou le Ven 9 Juin 2017 - 21:18

Murphy a écrit:Ok, c'est bon à savoir. Donc je continu en PPM. Quand au branchement, le plots 2-3-4 c'est bon ?
Le pinning de la baie:
PPM → Sortie PPM pour un module TX. Non utiliser dans notre cas.
N.C.Heartbeat (entrée S.Bus ou CPPM)
+BATTAlimentation provenant de la batterie de la Taranis (Attention il ne faut pas dépasser les 10V !!)
GNDLa masse
S.Port → Smart Port. Non utiliser dans notre cas.
Voici une photo pour vous repérez, mais attention car sur cette image (provenant du tuto "Passer facilement un récepteur en version EU ou non-EU"), le fils blanc est branché sur le pin S.Port. Dans notre cas, le fils blanc doit branché sur le pin N.C.


albino
avatar
LapinFou
Modérateur

Messages : 7377
Date d'inscription : 09/09/2014
Age : 42
Localisation : Falaise

http://falaisemodeleclub.fr/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Murphy le Ven 9 Juin 2017 - 21:21

TiTTaN a écrit:je vais me récupérer un recepteur Futaba avec Sbus et faire un essai sans convertisseur !!
Au pire j achèterais le convertisseur "qui n est pas donné quand meme 15-20 €"

https://www.modelpascher.com/store/index.php/radiocommandes/recepteurs/recepteurs-2-4-g/accessoires-et-telemetrie-frsky/decodeur-sbus-vers-cppm.html

Alors qu'une radio Protonik PTR6A avec récepteur PPM coute 59,90€.

https://www.miniplanes.fr/radio-ptr6a-pro-tronik-v2-70100

_________________
Encore là...
X9D+ non EU 2.2.0,
Horus EU-LBT 2.2.0

Forum du club ACPM
et Indoor.
avatar
Murphy
Modérateur

Messages : 6332
Date d'inscription : 27/08/2013
Age : 72
Localisation : Montbéliard, près de la Suisse

http://bethoncourt-indoor.forumgratuit.org/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par TiTTaN le Sam 10 Juin 2017 - 8:24

Je voudrais éviter d amener une radio supplémentaire sinon je prends ma 9xr pro

Je vais tenter le coup avec le récepteur, si ca beuge j’achèterais le convertisseur.

Je vous tiens au courant, je récupère un récepteur futaba ce matin

TiTTaN

Messages : 53
Date d'inscription : 04/02/2016
Age : 40
Localisation : dax

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Murphy le Sam 10 Juin 2017 - 10:54

+BATT → Alimentation provenant de la batterie de la Taranis (Attention il ne faut pas dépasser les 10V !!)

Je voudrais pas être insistant mais ce serait plutôt "Ajuster la tension en fonction du récepteur". Par exemple le R6X de Protonik ne supporte pas plus de 8V. D'autres marques c'est 6V ou 7,4V dans le cas de Futaba.

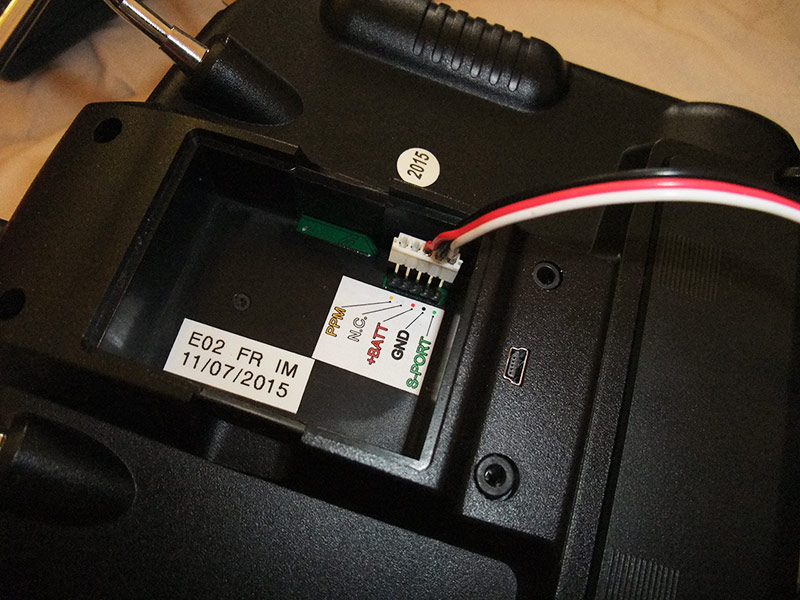

Sinon voici mon branchement sur les connecteurs 2-3-4.

_________________
Encore là...
X9D+ non EU 2.2.0,
Horus EU-LBT 2.2.0

Forum du club ACPM
et Indoor.
avatar
Murphy
Modérateur

Messages : 6332
Date d'inscription : 27/08/2013
Age : 72
Localisation : Montbéliard, près de la Suisse

http://bethoncourt-indoor.forumgratuit.org/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Murphy le Sam 10 Juin 2017 - 12:21

LapinFou a écrit:OK. Je met à jour mon tuto avec ta photo.

albino

Précision donc il s'agit des bornes 2-3-4 et pour la résistance en fonction des Rx ça peut aller de 150 Ohms (accus 9,6V ou Lipo 2S) à 220/240 Ohms (Accus lipo 3S)

_________________
Encore là...
X9D+ non EU 2.2.0,
Horus EU-LBT 2.2.0

Forum du club ACPM
et Indoor.
avatar
Murphy
Modérateur

Messages : 6332
Date d'inscription : 27/08/2013
Age : 72
Localisation : Montbéliard, près de la Suisse

http://bethoncourt-indoor.forumgratuit.org/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par TiTTaN le Dim 11 Juin 2017 - 14:19

Branchement en cours:

TiTTaN

Messages : 53
Date d'inscription : 04/02/2016
Age : 40
Localisation : dax

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Murphy le Dim 11 Juin 2017 - 16:27

TiTTaN a écrit:Branchement en cours:

Mauvais branchement il me semble. Le fil signal jaune doit être sur la borne 2 et non sur la 5 du bas. Regardes la photo que j'ai mis plus haut.

_________________
Encore là...
X9D+ non EU 2.2.0,
Horus EU-LBT 2.2.0

Forum du club ACPM
et Indoor.
avatar
Murphy
Modérateur

Messages : 6332
Date d'inscription : 27/08/2013
Age : 72
Localisation : Montbéliard, près de la Suisse

http://bethoncourt-indoor.forumgratuit.org/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par LapinFou le Dim 11 Juin 2017 - 16:49

Pour les branchements, je t'invite à lire le tuto....
Écolage sans fil avec OpenTX 2.1 (version "module JR")

Vu l'angle de la photo, c'est difficile à dire si le branchement est OK ou pas.

albino
avatar
LapinFou
Modérateur

Messages : 7377
Date d'inscription : 09/09/2014
Age : 42
Localisation : Falaise

http://falaisemodeleclub.fr/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Murphy le Dim 11 Juin 2017 - 17:00

LapinFou a écrit:Pour les branchements, je t'invite à lire le tuto....
Écolage sans fil avec OpenTX 2.1 (version "module JR")

Vu l'angle de la photo, c'est difficile à dire si le branchement est OK ou pas.

albino

Si, Tittan a repris le branchement pour flasher les récepteurs qu'il y a sur tes photos. Le fil signal et sur la borne S-PORT.

_________________
Encore là...
X9D+ non EU 2.2.0,
Horus EU-LBT 2.2.0

Forum du club ACPM
et Indoor.
avatar
Murphy
Modérateur

Messages : 6332
Date d'inscription : 27/08/2013
Age : 72
Localisation : Montbéliard, près de la Suisse

http://bethoncourt-indoor.forumgratuit.org/

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par TiTTaN le Lun 12 Juin 2017 - 15:30

desolé correction faite, branchement sur Sbus sur le heart beat

Je suis aller trop vite  Embarassed

TiTTaN

Messages : 53
Date d'inscription : 04/02/2016
Age : 40
Localisation : dax

Revenir en haut Aller en bas

Re: Ecolage entre X7 et futaba

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
