Re: Nouveau: FrSky PowerBox

Message par 3djc le Mer 05 Juil 2017, 11:58

C'est ce que je dis, ils ont pas été super sur le coup, car ils envoient tous les capteurs du RB 'full size', alors que le RB10 n'a pas de mesure de courant (et pire encore, la doc ne mentionne rien la dessus, et même on pourrait croire en la lisant que ca y est, alors que non, pas du tout).

3djc
avatar
3djc

Messages : 848
Date d'inscription : 25/09/2016
Localisation : Belgique

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par 3djc le Mer 05 Juil 2017, 12:02

On peut aussi voir la différence (subtile) dans la description du produit :

RB: The Redundancy Bus also supports Smart Port telemetry for your Taranis and will provide telemetry feedback for voltage, current, capacity and overload indication.

RB10: The Redundancy Bus also supports Smart Port telemetry for your Taranis and will provide telemetry feedback for voltage and overload indication.
avatar
3djc

Messages : 848
Date d'inscription : 25/09/2016
Localisation : Belgique

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Ze-baloo le Mer 05 Juil 2017, 13:06

Les fourbes ;-)
avatar
Ze-baloo

Messages : 96
Date d'inscription : 07/09/2013
Age : 43
Localisation : Flers - Caen Aéromodèles

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Ceeb182 le Mer 05 Juil 2017, 15:16

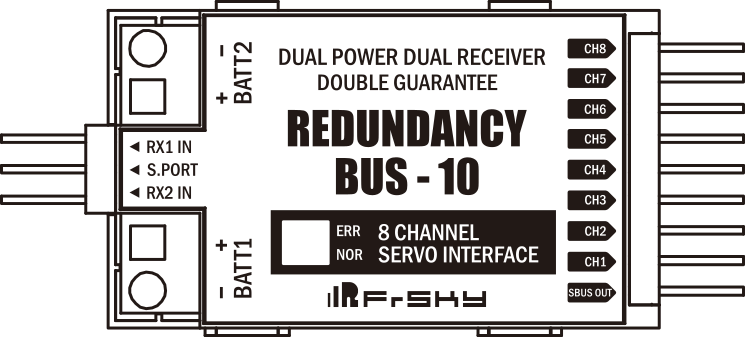

D'après les posts du présent fil de discussion et en conjuguant la documentation officielle du produit, voici une tentative de synthèse pour le RB10 :



Le RB10, contrairement au [Vous devez être inscrit et connecté pour voir ce lien], ne possède pas de capteur de courant.
Le RB10 renvoie le même lot de données télémètriques que le FRB 16 voies.
En conséquence, certaines données télémétriques du RB10 n'ont aucune signification.














Nom du capteurUnitéDéfinitionValidité de l'information
Information présente mais INVALIDE !
Information présente EXACTE
1RB1VVTension actuelle de la batterie N°1
2RB1AACourant actuel issu de la batterie N°1
3RB2VVTension actuelle de la batterie N°2
4RB2AACourant actuel issu de la batterie N°2
5Rx1F-0 ► Normal
1 ► RX1 en mode FailSafe
6Rx1L-0 ► Normal
1 ► RX1 Données perdues
7Rx2F-0 ► Normal
1 ► RX2 en mode FailSafe
8Rx2L-0 ► Normal
1 ► RX2 Données perdues
9Rx1C-0 ► Normal
1 ► RX1 Déconnecté
10Rx2C-0 ► Normal
1 ► RX2 Déconnecté
11Rx1S-0 ► Normal
1 ► RX1 Pas de signal
12Rx2S-0 ► Normal
1 ► RX2 Pas de signal
13RB1CmAhEnergie totale ustilisée sur la batterie N°1
14RB2CmAhEnergie totale ustilisée sur la batterie N°2

@3djc : Je n'ai pas de RB10, aussi peux-tu me dire s'il y a des erreurs dans le tableau ci-dessus s'il te plait ?
avatar
Ceeb182

Messages : 199
Date d'inscription : 29/10/2016
Age : 42
Localisation : France

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par 3djc le Mer 05 Juil 2017, 15:36

C'est tout à fait correct

3djc
avatar
3djc

Messages : 848
Date d'inscription : 25/09/2016
Localisation : Belgique

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Chamou76 le Mer 05 Juil 2017, 15:59

Une petite photo de l'écran de télémétrie de Ze-baloo peut-être et moi je posterai une photo d'écran du RB16 en activité afin que l'on puisse comparer les infos fournisseur et les valeurs réellement prisent en compte et gérées par les 2 modules ?
avatar
Chamou76

Messages : 108
Date d'inscription : 04/11/2016
Age : 55
Localisation : 76

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Ze-baloo le Mer 05 Juil 2017, 16:06

Encore un peu de patience que ma journée se termine et je t'envoie ça.
avatar
Ze-baloo

Messages : 96
Date d'inscription : 07/09/2013
Age : 43
Localisation : Flers - Caen Aéromodèles

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Ceeb182 le Mer 05 Juil 2017, 16:25

@3djc : Ok merci !
avatar
Ceeb182

Messages : 199
Date d'inscription : 29/10/2016
Age : 42
Localisation : France

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Ze-baloo le Mer 05 Juil 2017, 17:58

Premiere photo [Vous devez être inscrit et connecté pour voir ce lien]
avatar
Ze-baloo

Messages : 96
Date d'inscription : 07/09/2013
Age : 43
Localisation : Flers - Caen Aéromodèles

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Ze-baloo le Mer 05 Juil 2017, 18:00

Seconde photo
[Vous devez être inscrit et connecté pour voir ce lien]

Pour assurer le coup, j'ai refait une découverte des capteurs.
Je précise que je n'ai qu'un seul X6R de branché sur le RB10.
avatar
Ze-baloo

Messages : 96
Date d'inscription : 07/09/2013
Age : 43
Localisation : Flers - Caen Aéromodèles

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Ceeb182 le Mer 05 Juil 2017, 18:50

A partir des images de Ze-baloo et vis à vis du [Vous devez être inscrit et connecté pour voir ce lien], nous pouvons reconnaitre facilement :
- "RB1C = 0mAh" correspond à l'item n°13 du tableau
- "RB2C = 0mAh" correspond à l'item n°14 du tableau
- "RB1V = 5,89V" correspond à l'item n°1 du tableau
- "RB1A = 0,00A" correspond à l'item n°2 du tableau
- "RB2V = 5,88V" correspond à l'item n°3 du tableau
- "RB2A = 0,00A" correspond à l'item n°4 du tableau

Reste un doute sur :
- "RBCS = Ok" peut-être l'item n°9 ou n°11 du tableau ??
- "RBS = Rx2 FS" peut-être l'item n°5 du tableau ??

Je ne comprends pas pourquoi il manquerait (même s'il n'y a qu'un seul récepteur de branché au RB10) les item n°6, 7, 8 ,10, 12 et au choix le 9 ou le 11. confused
avatar
Ceeb182

Messages : 199
Date d'inscription : 29/10/2016
Age : 42
Localisation : France

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par 3djc le Mer 05 Juil 2017, 19:49

Parce ce qu'une partie est envoyé d'un coup sous forme d'un bitfield. Puisqu'il y a une limite à 32 capteurs, nous avons laissé le bitfield sous forme compactée. Si vous voulez plus de capteurs, j'ai une fork dans laquelle il y a un script mixe qui crée certains des capteurs et contient des instructions pour les autres ici : [Vous devez être inscrit et connecté pour voir ce lien]

3djc
avatar
3djc

Messages : 848
Date d'inscription : 25/09/2016
Localisation : Belgique

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Chamou76 le Mer 05 Juil 2017, 20:19

[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]

Voila ce que ça donne avec le RB16
Pour RBS et RBCS, j'avais déjà posé la question [Vous devez être inscrit et connecté pour voir ce lien]
avatar
Chamou76

Messages : 108
Date d'inscription : 04/11/2016
Age : 55
Localisation : 76

Revenir en haut Aller en bas

Re: Nouveau: FrSky PowerBox

Message par Ceeb182 le Ven 07 Juil 2017, 00:24

Grace aux informations de 3djc et de son script "rb_dec.lua", je pense avoir compris une partie du décodage des informations télémétrique du RB10 ou FRB16.
Le script "rb_dec.lua" fonctionne à partir de OpentTx v2.2 (utilisation de la nouvelle instruction "setTelemetryValue").
Le script récupère la valeur brute du capteur nommé "RBS" et crée 4 capteurs virtuels "R1FS", "R2FS", "R1FL", "R2FL".

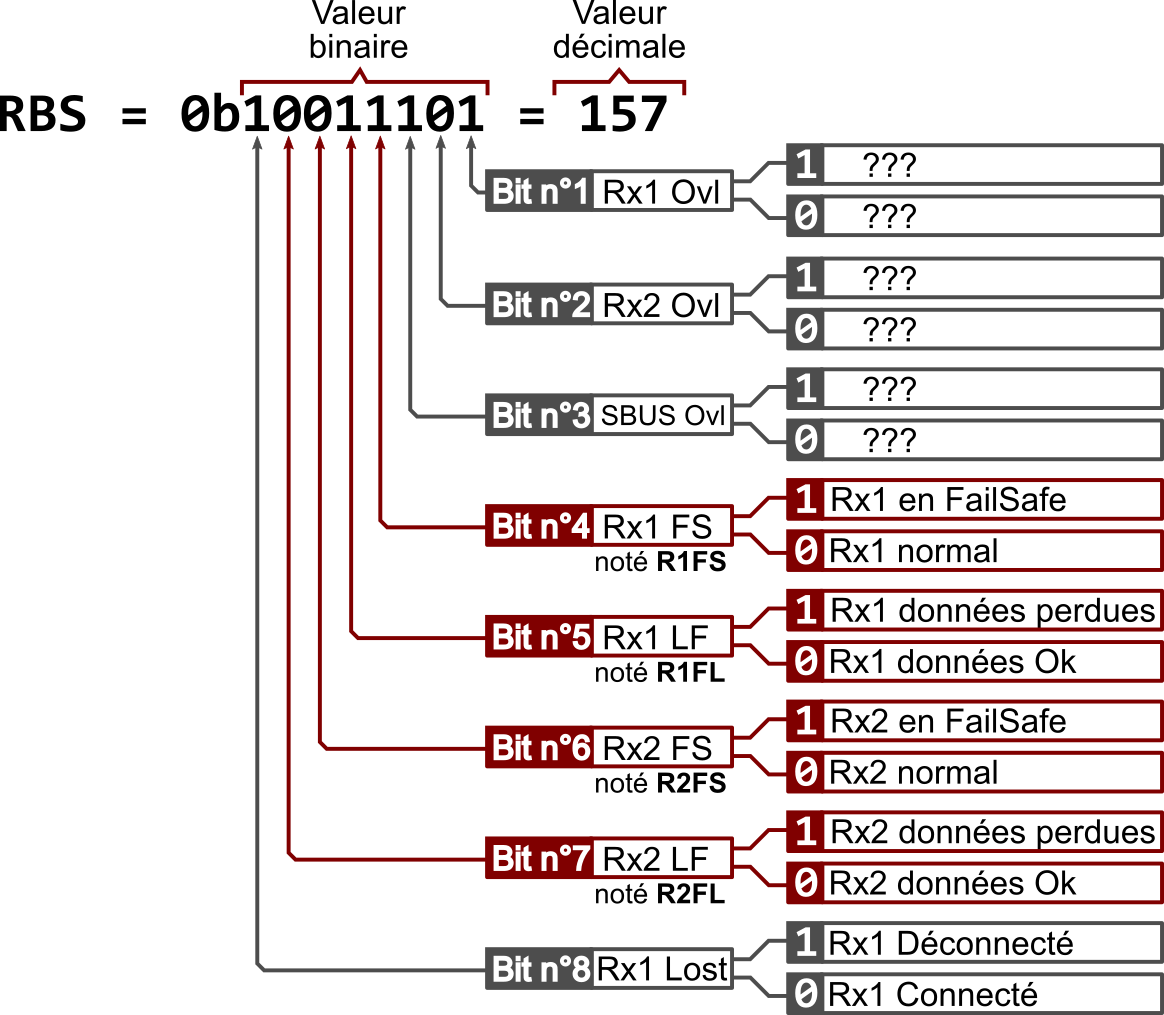

Voyons comment le script procède un peu plus dans le détail :
