X4RSB avec naze 32

Message par Stinger le Ven 5 Déc 2014 - 22:12

Salut à tous.

je souhaiterais remplacer mon D4RII par un X4RSB sur mon quad 250.

J'ai bindé le récepteur avec la Taranis plus  (Mode D16, Plage CH1-Cool.
La led est bien verte donc pas de souci de se coté là.

Sur la naze32, j'ai sélectionné  "SBUS" pour le receiver, et coché  "Enable serial-based receiver (SPEKSAT,SBUS,SUMD)".

Mon souci est que aucune commande ne répond sur baseflight.

Si je décoche "Enable serial-based receiver" je n'ai que le roll qui fonctionne.


Aurais je oublié quelque chose ?


Sur mon D4RII j'étais en CPPM et tout fonctionnait sans problème.
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par .AleX. le Sam 6 Déc 2014 - 8:43

Ah enfin quelqu'un qui teste Very Happy

Désolé si la question semble couillone, mais ton S.Bus tu l'as bien choppé sur le petit connecteur latéral du X4RSB ?

Tu as l'inverseur de signal ??

Si jamais tu as omis ce détail (et je suis étonné que ça ne soit pas fait en 'soft', une solution du dimanche est décrite sur cette page, récupérer le S.Bus sur 'U8'
[Vous devez être inscrit et connecté pour voir ce lien]

_________________
Tout vole, ce n'est qu'une question de vitesse initiale...
avatar
.AleX.
Modérateur

Messages : 1199
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Stinger le Sam 6 Déc 2014 - 13:06

Ni l'un ni l'autre !

Pourquoi y a t'il un port SBUS à la place de la voie 4, si elle ne fonctionne pas ?

Bon bas je vais voir pour la solution du dimanche, je n'ai pas trop le choix !
Par contre, on ne vois pas grand chose sur ces photos, il ne faut pas se louper.
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Sacre100 le Sam 6 Déc 2014 - 14:38

J'y connais rien mais ils en parlent là et ça à l'air de marcher.

[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Sacre100

Messages : 1889
Date d'inscription : 30/11/2013
Age : 60
Localisation : Blonay - Suisse

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par .AleX. le Sam 6 Déc 2014 - 17:37

Au temps pour moi !!

C'est le X4R qui a le S.Bus uniquement sur le connecteur de télémesure, sur le X4RSB en effet, le "port de voie 4" est en fait un S.Bus.

Mais il nécessite toujours un inverseur, ou le câblage d'une fiche pour aller récupérer le signal déjà inversé sur U8

Sur le site que je t'ai indiqué, les photos sont quand même super grandes (si tu clique dessus), le repérage est facile.

_________________
Tout vole, ce n'est qu'une question de vitesse initiale...
avatar
.AleX.
Modérateur

Messages : 1199
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Stinger le Dim 7 Déc 2014 - 23:44

Merci à vous pour les infos, je vais me lancer a faire les soudures des que j'ai un peut de temps.

Je vous tiens au courant.
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Stinger le Jeu 11 Déc 2014 - 22:59

Bon la solution ne fonctionne pas, ou alors j'ai oublier un truc.

J'ai pris une prise servo que j'ai branché sur la voie S-BUS du X4Rsb afin de récupérer l'alimentation + et -, et détaché le cable S-BUS de la prise pour le souder sur la carte comme indiqué (position A).

Dans Baseflight j'ai sélectionné SBUS et coché "Enable serial-based recever".

Une fois tout branché (prise sur la naze32, Taranis et lipo) rien ne se passe sur baseflight, ni les inters ni les manches.

Ai-je oublié quelque chose ?
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par .AleX. le Ven 12 Déc 2014 - 9:28

Ah flute Sad

Bon, est-ce que tu as essayé différentes valeurs pour
serialrx_type

A priori, il faudrait choisir type Futaba, d'après [Vous devez être inscrit et connecté pour voir ce lien] ça serait
set serialrx_type=2

D'après ce message [Vous devez être inscrit et connecté pour voir ce lien] , il faudrait utiliser l'entré 4 et plus la 1 ...
C'est pas clairement parqué, mais effectivement, dans le chapitre 'SUMD' de la page [Vous devez être inscrit et connecté pour voir ce lien] , ça semble connecté en '4' sur une photo !

_________________
Tout vole, ce n'est qu'une question de vitesse initiale...
avatar
.AleX.
Modérateur

Messages : 1199
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Stinger le Ven 12 Déc 2014 - 10:26

Merci Alex, je teste ça en rentrant du boulot, et je te tiens au courant.
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Eric49 le Ven 12 Déc 2014 - 15:23

faut que ça vole ce WE Twisted Evil

_________________
[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Eric49
Admin

Messages : 350
Date d'inscription : 05/01/2014
Age : 46
Localisation : 49 NOYANT

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Stinger le Ven 12 Déc 2014 - 18:39

Ne fonctionne pas non plus avec l'entré 4.
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par .AleX. le Ven 12 Déc 2014 - 19:00

Tu confirme le type ?
.AleX. a écrit:

A priori, il faudrait choisir type Futaba, d'après [Vous devez être inscrit et connecté pour voir ce lien] ça serait
set serialrx_type=2

_________________
Tout vole, ce n'est qu'une question de vitesse initiale...
avatar
.AleX.
Modérateur

Messages : 1199
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par cdauv le Ven 12 Déc 2014 - 19:07

Salut

Ca y est j'ai retrouve le lien

[Vous devez être inscrit et connecté pour voir ce lien]

Ben non je me suis gouré Embarassed

J'ai pourtant vu un type qui prenait un cable inverseur HK et qui branchait en ch3 au lieu de 1
avatar
cdauv

Messages : 131
Date d'inscription : 24/07/2013
Age : 51
Localisation : Le Plessis Bouchard (95)

http://cdauv.free.fr

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Stinger le Ven 12 Déc 2014 - 19:35

je n'ai pas écrit la commande dans le cli, juste sélectionné SBus dans serial recever.
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Stinger le Sam 13 Déc 2014 - 18:32

Bon, j'ai fouillé sur le net et je ne trouve rien d'intéressant sur la naze32 et le Dx4rsb.

Je pense que je vais devoir me racheter un D4RII.
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par .AleX. le Dim 14 Déc 2014 - 0:39

Ma Naze32 est monté, je peux plus trop bricoler, et puis j'ai pas encore de X4R pour essayer, ni "d'inverseur" pour tenter avec le X8R :s

Je suis contrarié qu'on reste sur un échec (mais je comprend que tu veuille voler)

_________________
Tout vole, ce n'est qu'une question de vitesse initiale...
avatar
.AleX.
Modérateur

Messages : 1199
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Stinger le Dim 14 Déc 2014 - 13:00

Je le garde sous la main, et dès que je passe une commande sur HK j'achèterai l'inverseur, peut être que cela fonctionnera.

En attendant j'ai remis mon D4RII, et cela fonctionne nickel.
Reste plus qu'a résoudre mon problème de télémétrie avec le D4RII et la NAZE32.
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par .AleX. le Dim 14 Déc 2014 - 21:11

Si tu es sous CleanFlight après avoir fait une sauvegarde quand même, tu balance en CLI :

feature VBAT
feature TELEMETRY

set serial_port_1_scenario = 1
set serial_port_2_scenario = 0
set serial_port_3_scenario = 0
set serial_port_4_scenario = 0

set serialrx_provider = 0
set telemetry_provider = 0
set telemetry_switch = 0
set frsky_inversion = 1

Et ça devrait pas être trop mal Wink

_________________
Tout vole, ce n'est qu'une question de vitesse initiale...
avatar
.AleX.
Modérateur

Messages : 1199
Date d'inscription : 24/11/2013
Localisation : Clermont-Fd(63) ou parfois Annecy(74)

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par djsyl le Mar 30 Déc 2014 - 11:58

Je me lance aussi avec un X4RSB et une Naza 32 full origine Banggood.

Il y a a boire et a manger sur les forum ....

1 avec les versions actuel faut'il inversé le signal ou pas
(Vue la ligne de commande que tu donne Alex : set frsky_inversion = 1 ) ça laisse supposer que ça fonctionne sans !

2 l'entrée des signaux se fait sur le port serie ou sur une des voies radio ?


@stinger

un inverseur c'est un transistor genre 2N2222
une résistance de 4.7K ohms
une résistance de 10K ohms

avatar
djsyl

Messages : 1322
Date d'inscription : 11/12/2014
Age : 58
Localisation : Yerres (91330)

http://club-aquilon.fr

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par djsyl le Mer 31 Déc 2014 - 7:32

Pour l'instant je sèche ...

personne avec des rx SBUS sur ce genre de config ???
avatar
djsyl

Messages : 1322
Date d'inscription : 11/12/2014
Age : 58
Localisation : Yerres (91330)

http://club-aquilon.fr

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par maxxhimum le Mer 31 Déc 2014 - 9:41

c'est un pbm spécifique à la naze 32 ou c'est le x4rsb qui déconne ? je viens d'en commander un pour un phantom et je préfèrerais que ça fonctionne. j'ai déja un X8R en sbus et un D4R en sbus et j'ai eu moult d8r en sbus c'est curieux que soudain ils ne sachent plus en faire.

maxxhimum

Messages : 107
Date d'inscription : 22/12/2014

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par djsyl le Mer 31 Déc 2014 - 10:17

Yes j'ai trouvé

pin 4 c'est l'entrée voie 4
il faut un inverseur

cocher RXPPM ca fonctionne mais pas obligatoire
cocher RXserial
choisir SBUS dans la liste RXserial


Dernière édition par djsyl le Mer 28 Jan 2015 - 0:18, édité 1 fois
avatar
djsyl

Messages : 1322
Date d'inscription : 11/12/2014
Age : 58
Localisation : Yerres (91330)

http://club-aquilon.fr

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par djsyl le Mer 31 Déc 2014 - 10:49

En résumé


avatar
djsyl

Messages : 1322
Date d'inscription : 11/12/2014
Age : 58
Localisation : Yerres (91330)

http://club-aquilon.fr

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Stinger le Mer 31 Déc 2014 - 11:33

Cela voudrait dire qu'il faut souder 2 résistances et un transistor sur le X4RSB ?

Y a pas un autre moyen ?
avatar
Stinger
Admin

Messages : 438
Date d'inscription : 31/07/2014
Age : 38
Localisation : (44) Fay de Bretagne

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par djsyl le Mer 31 Déc 2014 - 11:46

pas sur le récepteur tu peut le faire sur le câble de liaison
ou acheter un câble  [Vous devez être inscrit et connecté pour voir ce lien]

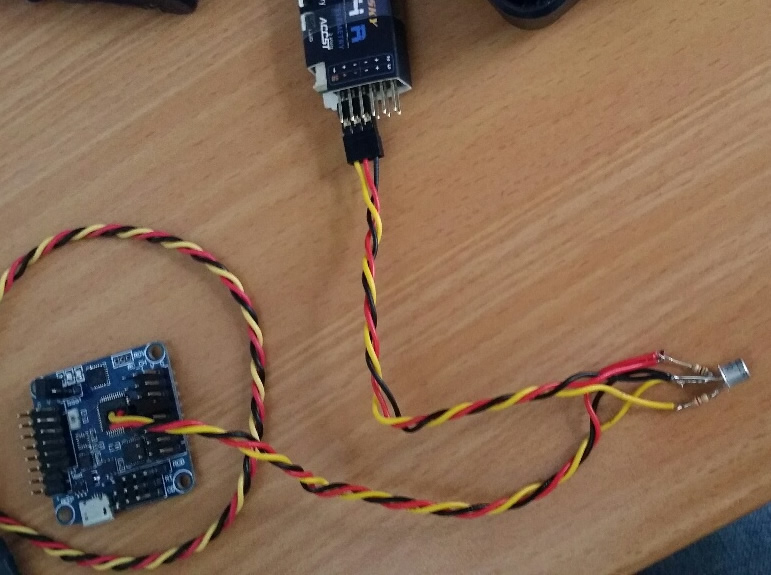

Autre montage avec un 2N3904 boitier plastique !






Un petit coup de plasti dip pour isoler et un bout de thermo rétractable ...



Dernière édition par djsyl le Jeu 1 Jan 2015 - 12:45, édité 3 fois
avatar
djsyl

Messages : 1322
Date d'inscription : 11/12/2014
Age : 58
Localisation : Yerres (91330)

http://club-aquilon.fr

Revenir en haut Aller en bas

Re: X4RSB avec naze 32

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
